CONFIGURACION DE RED ALAMBRICA

La instalación de una red alambica requiere tener en cuenta los siguientes elementos:

- HubMedios físicos: como son el cableado, conectores, adaptadores de red, concentradores – Hub –Switches – Routers, etc elementos que permitirán la conexión física de un computador con otro o un grupo de computadores, para transmitir información o simplemente comunicarse enviando video o sonido mediante interacción de usuarios con software y equipo multimedial.

Pero todo estos elementos deben estar conectados a través de un sistema de cableado debida organizado, mediante armarios de cableado, servidores clientes de red, sistemas de soporte de energía, mallas a tierra, etc.
En muchas oficinas o divisiones de sistemas es muy común encontrar y ubicar el armario o centro de cableado, es el sitio en donde ubicamos y organizamos los diferentes tramos de cableado con los dispositivos activos que permitirán la interconexión entra los diferentes equipos de la compañía con otros alrededor del mundo, como podemos apreciar es necesario comunicarnos internamente en una forma más segura (intranet), como también conectarnos a otros niveles alrededor del mundo con las respectivas consecuencias, riesgos y obviamente beneficios que ello representa para la organización (Internet).

En la mayoría de organizaciones encontramos centros de cableado distribuidos en sitios estratégicos para empresa y cuya ubicación está determinada por la distancia que exista entre cada uno de los centros, no debiendo superar la distancia de los 100 a 120 metros utilizando distancias optimas y confiables de máximo 90 metros, según las recomendaciones de las empresas que garantizan y certifican el rendimiento del cableado de una red, en esta caso estaremos hablando de cableado estructurado que deberá ser certificado para garantizar su correcto desempeño.
UTPEl elemento principal para la conexión física de estos elementos y dispositivos es el cable que viene definido en categorías la cual garantiza un mejor desempeño de la red, encontramos categorías 5, 5e, 6 y generalmente el cable más utilizado es el cable UTP Nivel 5 , aunque en otros tiempos el medio de conexión físico era el cable coaxial. En la actualidad para tramos más largos es utilizada la fibra optica mejorando ostensiblemente el rendimiento y los tiempos de respuesta de la red.

Mas Información

Como el cable solo no garantiza la conexión es necesario utilizar unos terminales o conectores que permitan el empalme y ajuste correcto de la señal en cada una de las conexiones, en el caso de cableado UTP el conector usado es el Rj 45, como pueden apreciar el cableado está compuesto por una serie de hilos de diferentes colores que de acuerdo con diferentes combinaciones determinan la clase de la red, clase A o clase B, como es obvio el cable no debe quedar de esta manera debe ser acondicionado y ajustado de tal manera que tenga esta presentación que la norma no acepta debido a que el cable no debe estar expuesto a ruido del medio exterior para lo cual la presentación ideal será esta que obtendremos gracias a la operación correcta de esta herramienta que permite realizar el proceso de ajuste del cable con el RJ45 , mucho cuidado que el cable debe tener la misma combinación de colores en un extremo como en el otro de acuerdo con la clase de la red, en caso de combinarse los diferentes tipos de combinaciones en cada extremo del cable estaremos hablando de un cable cruzado, especial para conexión de equipos de comunicaciones.

Patch panel Bueno pero esto es solo la creación de un cable que puede permitir la conexión de un equipo (PC), con un switch, hub o router, o inclusive realizar conexiones de una centro de cableado a otro, es apenas el hilo para comenzar el tejido, lo siguiente a considerar es donde podemos conectar y organizar el cableado, son llamados patch panel y permiten la organización del centro de cableado y la distribución del cableado a cada una de las dependencias de la organización, el cable debe llegar a cada uno de los extremos y deberá ser ajustado firmemente o de lo contrario la señal presentara problemas de conexión para lo cual se debe usar la siguiente herramienta “ponchadora de Impacto”.

Esta herramienta también deberá ser usada para realizar las conexiones de las paredes en los puntos de trabajo que como hemos visto tienen la siguiente presentación, como podrán apreciar viene en diversas presentaciones y permite la conexión de diferentes equipos hasta máximo ocho, reciben el nombre técnico de face plate, peo el elemento que permite la conexión del cable al equipo va incrustada en su ranura y recibe el nombre de jack, como podrán observar cada uno de los elementos que permiten conexión de cableado como los patch panel o los jack deben tener la misma categoría del cableado no tiene sentido contar con cable de categoría 6 y conectores o jack en categoría 5, estas situaciones degradan el rendimiento de la red y por ende el proceso de certificación de puntos de red.

Esta será entonces su presentación final, obviamente ubicado en la canaleta en la pared.
Estas mismas herramientas permiten elaborar un cable que permite conectar el equipo al face plate, llamado patch cord, es en realidad un cable no mayor de 3 metros recomendable de máximo 1.5 metros que permita conectar el computador al red corporativa.

Muy bien hasta el momento tenemos todo el cableado ya ubicado, pero donde conectamos el patch cord, al face plate y el otro extremo al computador peo en la parte posterior ubicamos el adaptador de red, básicamente de la tarjeta de red, un dispositivo electrónico que permite recibir e interpretar la señal enviada y recibida por el equipo, algunas ya están incluidas en la board y se denominan onboard, aunque no son muy recomendables, en ocasiones nos permiten salir del paso, existen otro gran numero de adaptadores de diversas características, que nos permitirán obtener mas confiabilidad y mejor rendimiento en la red, la gran mayoría cuenta con leds o indicadores de señal, también podremos ubicar en el el conector para el RJ45.

Este dispositivo debe estar conectado internamente dentro de CPU, en las ranuras de expansión del equipo, esta será entonces la conexión fisca de un computador a un red cabe anotar que es la misma conexión de del PC quela del servidor o equipo que administra la red, ambos equipos deben tener los mismos elementos para poderse comunicar a través de esta infraestructura de red.

El siguiente paso será la configuración lógica del adaptador de red, hacer que el sistema operativo del computador reconozca el dispositivo y podamos comenzara a configurar nuestra red para que dos o más equipos se puedan conectar.

Lo primero es identificar su funcionamiento para lo cual vamos siempre al panel de control, inicio y panel de control o mi PC y panel de control, seleccionamos el icono sistema, ubicamos la pestaña hardware , tendremos la siguiente presentación.
En esta pantalla tendremos un listado detallado de los dispositivos y componentes internos del computador (CPU), si tuviésemos algún dispositivo con problemas lo podremos visualizar con un símbolo de advertencia, si no aparece es porque no está bien conectado físicamente a la board o presenta fallas, nos interesa identificar el estado del adaptador de red, damos clic en + para desplegar la información del o los dispositivos adaptadores de red para ver

los dispositivos de red con los que cuenta el equipo si tiene este tipo de presentación no tiene problemas y podremos continuar con la siguiente fase de revisiones, identificar conectividad del cable con la tarjeta de red y luego con la pared, muchos llamados a consulta técnica son ocasionados por esta situación en ocasiones el cable no está conectado a la red y muchas veces después de verificar destapar el equipo cambiar limpiar los contactos, desinstalar los drivers y volver a instalar nos damos cuenta que el Cable esta desconectado!!!, Hahn, que pérdida de tiempo!!!.
Muy bien en Windows deberemos verificar siempre en la barra de tares que aparezca este símbolo si lo encontramos es claro que la tarjeta o adaptador de red está instalado e indica que el cable de red no está conectado o tiene problemas en algún tramos de las conexiones de red
En algunos casos el símbolo de red no aparece, nos ubicamos en el panel de control y damos doble clic en el icono para visualizar El panel de conexiones de red damos doble clic en conexión de área local y seleccionamos la casilla mostrar icono

Si el icono presenta iteración en las dos pantallas no hay problema
La red está funcionando de lo contrario es necesario configurar la
Red, para lo cual necesitaremos información del protocolo y la dirección de red o el tipo de direccionamiento ip que tiene la red aunque en algunos casos esta dirección se entrega por el servidor en forma automática

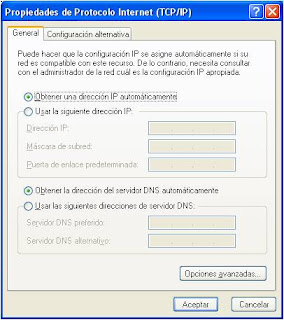

Verificar el estado de la dirección ip ubicando el protocolo tcp ip
Presionamos doble clic y vamos a verificar esta información con el administrador de la red o nuestro personal de apoyo en informática
Básicamente esta será la configuración necesaria para una correcta configuración en la red del SENA

Mucha suerte y éxitos
